工業內窺鏡往往會(huì )集成圖像處理功能，用于對攝像頭捕獲的影像進行必要的、適當的處理，以便呈現更為逼真的檢測圖像。那么工業內窺鏡有哪些圖像處理功能呢？我們常聽說的“失真校正”又有哪些作用呢？

以美國韋林工業視頻內窺鏡MViQ為例，其系統集成的圖像處理功能包括：負片、自適應降噪、失真校正、暗部增強、色彩飽和度調節等。例如：暗部增強（Dark Boost），可以評估場景內容并智能調整亮度，通過數字方式提高較暗區域的亮度（例如，帶有明亮前景表面或存在反光的區域），卻不會(huì )導致過度曝光或降低畫面對比度。這些功能有助于在特定場景下呈現更佳的工業內窺鏡檢測影像。

下面重點介紹工業內窺鏡的失真校正功能。

喜好攝影使用過相機的朋友可能都有過這樣的經歷，使用光學鏡頭，特別是廣角鏡頭拍攝照片時，照片的邊緣會(huì )出現彎曲變形的現象，習慣地稱為“魚眼”效果。這其實是因為凸起的光學鏡片對色光的彎曲能力不同，使成像點與光軸距離不同，側向放大率亦不同，結果造成了實際成像與理想影像的像差（Abbreviation），我們就會(huì )看到圖像失真的狀況，不少廠家通過軟件修正的方式削弱這種影響。

對于工業內窺鏡來說，在使用光學鏡頭的情況下，因為鏡片凸起的特性，內窺探查圖像同樣會(huì )出現邊緣彎曲的“魚眼”效果，特別是使用廣角鏡頭時會(huì )更為明顯。這種失真變形有時是顯著的、無法忽略的，以至于檢查渦輪葉片或其他物體的邊緣時，在圖像中看起來是彎曲的，很可能會(huì )影響檢測過程中所作出的判斷。

由于失真并不是圖像信息的丟失，而是某種程度上的信息錯位，是可以通過專業的圖像處理技術進行再計算和調整的。因此一些知名工業內窺鏡品牌的產品，往往都會(huì )在軟件系統中集成失真校正功能，自動校正各種視野的光學鏡頭所產生的廣角邊緣失真，呈現邊緣平直的圖像，從而讓用戶可以放心使用光學鏡頭，而不必擔心因為變形而可能帶來的誤判、漏檢、或者影響檢測效率。

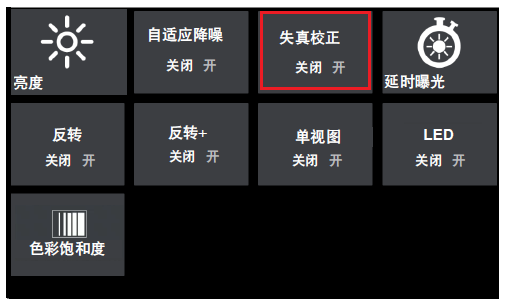

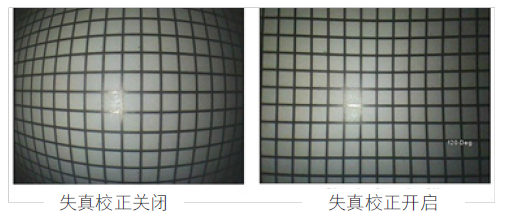

韋林 MViQ、Mentor Flex 等系列工業內窺鏡產品的圖像處理功能都包含了“失真校正”，如下圖所示，分別是“失真校正”功能的設置界面，以及打開“失真校正”設置前后的效果圖，供您參考。
